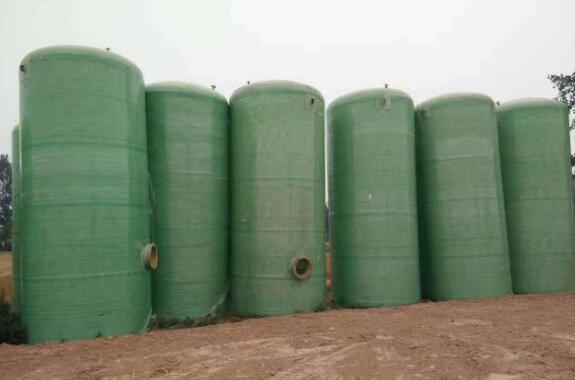

玻璃鋼罐是玻璃鋼制品中的一種，其主要是以玻璃纖維為增強劑，樹脂為粘合劑通過微電腦控制機器纏繞制造而成的新型復合材料。玻璃鋼儲罐具有抗腐蝕，高強度，質量輕，壽命長，由于其還具有可設計性靈活，工藝性強的特點，可以靈活的設計出運用在不同行業比如：化工、環保、食品、制藥等行業中，正在逐步代替碳鋼、不銹鋼大部分市場領域。1貯罐構造尺寸的確定貯罐構造尺寸的確定貯罐構造尺寸的確定貯罐構造尺寸的確定立式貯罐的容積V=1503m，可選直徑系列有D=3800mm和D=4000mm，本設計選D=4000mm，因此貯罐的高度H=V/22()Dπ=11.9m，選H=12m。

　　與錐形頂蓋相比，其結構簡單、剛性好、承載能力強，是立式貯罐廣為使用的一種形式。為取得罐頂與罐壁等強度，罐頂?shù)那�率半徑與貯罐直徑差值不超過20%。即R0=（0.8～1.2）D。

　　取R0=D=4.0m。式中R0拱頂球面曲率半徑，cm；D貯罐內徑，cm，等于2R。

　　3罐體與罐底的拐角處理，對貯罐設計極為重要。尤其是立式貯罐底部附近的受力叫復雜，應引起足夠重視。一般在拐角處都應設計成一定的圓弧過渡區，圓弧半徑不應小于38mm。

　　如果罐殼和罐底分開制造，則應注意在罐殼和罐底的結合處內外進行有效的補強。拐角區域的最小厚度應等于殼壁和底部的組合厚度。拐角區域的加強應逐層遞減，避免截面上突變產生應力集中。

　　當罐直徑不大于1.22m時，加強區不小于100mm；當罐直徑大于1.22m時，加強區應為300mm。加強區逐漸遞減至側壁厚度，避免截面的突變引起的應力集中，該過渡區，長度要求超過76～102mm。

在纏繞過程中，增加纖維束的數量并減少纏繞層的數量是適當?shù)�，這是提高FRP儲罐生產效率的措施之一。 但是，在應用中必須考慮許多方面，并且不能盲目追求生產效率。 當纖維束的數量增加時，該現象將在繞組線的交點和切點處增加。 從而在纖維和頂部部分的襯里之間形成空隙。 容器受壓時，鋁襯無法承受壓力，會擠入頂部，嚴重影響容器的應力性能。 當纖維束的數量增加時，縱向纏繞層的數量相應地減少，并且包絡圓直徑的數量也將減少，從而使纖維不均勻地分布在頭部中，導致頭部的強度降低。 因此，應謹慎采取增加份額和減少層數的措施。
